Преобразователи частоты ProfiMaster
Промышленная Группа «Приводная Техника» - российский производитель и поставщик частотных преобразователей собственного производства и электроприводной техники зарубежных производителей. Другой сферой деятельности предприятия является проектирование, производство и внедрение энергосберегающих технологий в системы автоматизации и управления производством. Частотные преобразователи PumpMaster являются совместным проектом промышленной группы «Приводная Техника» и LS Industrial Systems. Устройства производятся в Южной Корее эксклюзивно для использования на территории России.
Ассортимент преобразователей частоты ProfiMaster:
Обзор продукции ProfiMaster

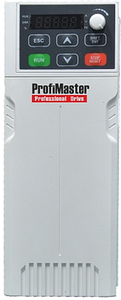

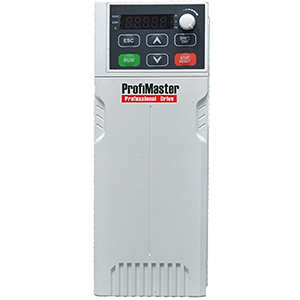

Преобразователи частоты ProfiMaster PM01
Технические характеристики серии PM01:
U: 1ф 220 3ф 380 В
P: 0,7 - 7,5 кВт
Преимущества серии PM01:
• Управление асинхронными 1-фазными и 3-фазными электродвигателями 220В мощностью 0,4…4,0 кВт.
• Управление 3-фазными асинхронными электродвигателями 380В мощностью 0,7…7,5 кВт.
• Узкий форм-фактор корпуса книжного типа.
• Соответствие стандарту ЭМС С3 (ГОСТ МЭК 61800-3-2016).
• Векторный режим управления.
• Возможность монтажа нескольких ПЧ серии РМ01 в ряд вплотную друг к другу без зазоров благодаря передовой системе охлаждения.
• 1-строчный съемный LED пульт управления в базовой комплектации.
• Подходит для управления электродвигателями вентиляторов, насосов, компрессоров и приводов малых станков.
| Номер модели | Мощность | Номинальный входной ток | Номинальный выходной ток | Мощность электродвигателя | |
| кВа | А | А | кВт | л.с. | |
| Одна фаза:220В, 50/60 Гц. Диапазон: -15% +30% | |||||
| PM01-2S-0.4B | 1,0 | 6,5 | 2,5 | 0,37 | 0,25 |
| PM01-2S-0.7B | 1,5 | 9,3 | 4,2 | 0,75 | 0,5 |
| PM01-2S-1.5B | 3,0 | 15,7 | 7,5 | 1,5 | 1,0 |
| PM01-2S-2.2B | 4,0 | 24 | 9,5 | 2,2 | 2 |
| PM01-2S-4.0B | 6,0 | 30 | 17 | 4,0 | 3 |
| Три фазы: 380В, 50/60 Гц. Диапазон: -15% +30% | |||||
| PM01-4T-0.7B | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM01-4T-1.5B | 3,0 | 5,0 | 4,2 | 1,5 | 2 |
| PM01-4T-2.2B | 4,0 | 5,8 | 5,5 | 2,2 | 3 |
| PM01-4T-4.0B | 6,0 | 11 | 9,5 | 3,7 | 5 |
| PM01-4T-5.5B | 8,9 | 14,6 | 13 | 5,5 | 7,5 |
| PM01-4T-7.5B | 11 | 20,5 | 17 | 7,5 | 10 |

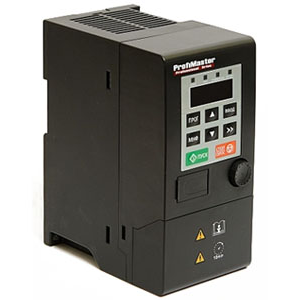

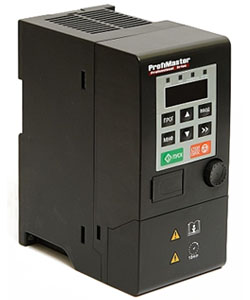

Компактный преобразователь частоты с векторным управлением ProfiMaster PM-150
Технические характеристики серии PM150:
U: 1ф 220 В, 3ф 380 В
P: 0,2 - 4 кВт
Преимущества серии PM150:
• Встроенный ПЛК
• 39 функций логического входа
• 24 функции релейного выхода
• 14 функций аналогового выхода
• 29 пользовательских параметров дисплея
• Позитивная/негативная логика
| Номер модели | Мощность | Номинальный входной ток | Номинальный выходной ток | Мощность электродвигателя | |
| кВа | А | А | кВт | л.с. | |
| Одна фаза: 220 В, 50/60 Гц Диапазон: -15% ~ +20% | |||||
| PM150-2S-0.2B | 0,5 | 4,9 | 1,6 | 0,18, 0,2, 0,25 | 0,25 |
| PM150-2S-0.4B | 1,0 | 6,5 | 2,5 | 0,37 0,4 | 0,5 |
| PM150-2S-0.7B | 1,5 | 9,3 | 4,2 | 0,75 | 1,0 |
| PM150-2S-1.5B | 3,0 | 15,7 | 7,5 | 1,5 | 2 |
| PM150-2S-2.2B | 4,0 | 24 | 9,5 | 2,2 | 3 |
| Три фазы: 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM150-4T-0.7B | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM150-4T-1.5B | 3,0 | 5,0 | 4,2 | 1,5 | 2 |
| PM150-4T-2.2B | 4,0 | 5,8 | 5,5 | 2,2 | 3 |
| PM150-4T-4.0B | 6,0 | 11 | 9,5 | 3,7 4 | 5 |

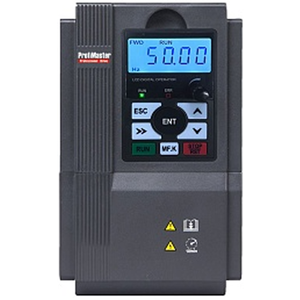

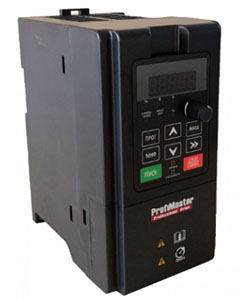

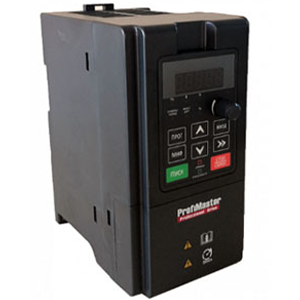

Компактный преобразователь частоты с векторным управлением ProfiMaster PM-150-A
● Типоряд мощностей: 0,2…160 кВт
● Напряжение: 3ф 220 В / 3ф 380 В
● Выходная частота: 0…600 Гц
● Частота коммутации: 0,7 кГц … 16 кГц
● Время разгона: 0…6000 с
● Количество дискретных входов: 5
● Количество дискретных выходов: 2
● Количество аналоговых входов: 2
● Количество аналоговых выходов: 1
● Панель управления: LED / LCD (1-строчная с подсветкой)
● Язык: английский / русский
● Слоты плат расширения: нет
● Степень защиты: IP20
Значения номинального входного тока ПЧ указаны для общепромышленного режима работы G.
Модель | Мощность ПЧ, кВА | Номинальный входной ток, А | Номинальный выходной ток, G режим, А | Номинальный выходной ток, Р режим, А | Мощность Электродвигателя, кВт |
| Питание ПЧ 1 фаза, 220В, 50/60 ГЦ Диапазон допусков: - 15% +30% | |||||
| РМ150А-2S-0.2B | 0.5 | 4.9 | 1.6 | 1.6 | 0.25 |
РМ150А-2S-0.4B | 1.0 | 6.5 | 2.5 | 2.5 | 0.37 |
РМ150А-2S-0.7B | 1.5 | 9.3 | 4.2 | 4.2 | 0.75 |
РМ150А-2S-1.5B | 3.0 | 15.7 | 7.5 | 7.5 | 1.5 |
РМ150А-2S-2.2B | 4.0 | 24 | 9.5 | 9.5 | 2.2 |
Питание ПЧ 3 фаза, 380В, 50/60 ГЦ Диапазон допусков: - 15% +30% | |||||
РМ150А-4Т-0.7B | 1.5 | 3.4 | 2.5 | 2.5 | 0.75 |
РМ150А-4Т-1.5B | 3.0 | 5.0 | 4.2 | 4.2 | 1.5 |
РМ150А-4Т-2.2B | 4.0 | 5.8 | 5.5 | 5.5 | 2.2 |
РМ150А-4Т-4.0B | 6.0 | 11 | 9.5 | 9.5 | 3.7,4 |
РМ150А-4Т-5.5B | 8.9 | 14.6 | 13 | 17 | 5.5 |
РМ150А-4Т-7.5B | 11 | 20.5 | 17 | 20 | 7.5 |
РМ150А-4Т-011B | 17 | 26 | 25 | 32 | 11 |
РМ150А-4Т-015B | 21 | 35 | 32 | 37 | 15 |
РМ150А-4Т-018B | 24 | 38.5 | 37 | 45 | 18.5 |
РМ150А-4Т-022B | 30 | 46.5 | 45 | 49 | 22 |
РМ150А-4Т-030B | 40 | 62 | 60 | 75 | 30 |
РМ150А-4Т-037B | 57 | 76 | 75 | 82 | 37 |
РМ150А-4Т-045 | 69 | 92 | 91 | 112 | 45 |
РМ150А-4Т-055 | 85 | 113 | 112 | 134 | 55 |
РМ150А-4Т-075 | 114 | 157 | 150 | 168 | 75 |
РМ150А-4Т-090 | 134 | 186 | 176 | 210 | 90 |
РМ150А-4Т-110 | 160 | 220 | 210 | 253 | 110 |
РМ150А-4Т-132 | 192 | 260 | 253 | 304 | 132 |
РМ150А-4Т-160 | 231 | 310 | 304 | 340 | 160 |

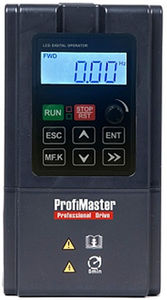

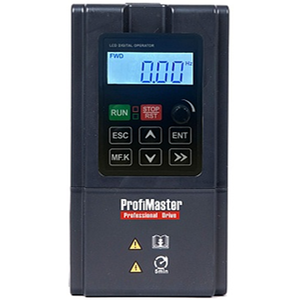

Преобразователи частоты ProfiMaster PM150A-N
Технические характеристики серии PM150A-N:
U: 380В
P: 0,7 - 7,5 кВт
Преимущества серии PM150A-N:
• Управление асинхронными и синхронными (PMSM) 3-фазными электродвигателями 380В мощностью 0,7…75 кВт.
• Сохранение всех преимуществ линейки РМ150А как результат эволюционного развития серии.
• Возможность управления синхронными 3-фазными электродвигателями с постоянными магнитами (PMSM).
• Встроенный ПЛК для реализации сложных алгоритмов управления электроприводами и автоматизации производственных процессов.
• Специальный пожарный режим работы.
• Подходит для управления двигателями вентиляторов, насосов, компрессоров, в том числе синхронных с высоким классом энергоэффективности.
• Применение на инфраструктурных объектах, где пожарный режим работы является одним из основных требований.
| Номер модели | Мощность | Номинальный входной ток | Номинальный выходной ток | Мощность электродвигателя | |
| кВа | А | А | кВт | л.с. | |
| Три фазы: 380В, 50/60 Гц. Диапазон: -15% +30% | |||||
| PM150A-N-4T-0.7B | 1,5 | 3.4 | 2.5 | 0.75 | 1 |
| PM150A-N-4T-1.5B | 3,0 | 5.0 | 4.2 | 1.5 | 2 |
| PM150A-N-4T-2.2B | 4,0 | 5.8 | 5.5 | 2.2 | 3 |
| PM150A-N-4T-4.0B | 6.0 | 11 | 9.5 | 3.7, 4 | 5 |
| PM150A-N-4T-5.5B | 8.9 | 14.6 | 13 | 5.5 | 7,5 |
| PM150A-N-4T-7.5B | 11 | 20.5 | 17 | 7.5 | 10 |
| PM150A-N-4T-011B | 17 | 26 | 25 | 11 | 15 |
| PM150A-N-4T-015B | 21 | 35 | 32 | 15 | 20 |
| PM150A-N-4T-018B | 24 | 38.5 | 37 | 18.5 | 25 |
| PM150A-N-4T-022B | 30 | 46.5 | 45 | 22 | 30 |
| PM150A-N-4T-030B | 40 | 62 | 60 | 30 | 40 |
| PM150A-N-4T-037B | 57 | 76 | 75 | 37 | 50 |
| PM150A-N-4T-045 | 69 | 92 | 91 | 45 | 60 |
| PM150A-N-4T-055 | 85 | 113 | 112 | 55 | 70 |
| PM150A-N-4T-075 | 114 | 157 | 150 | 75 | 100 |

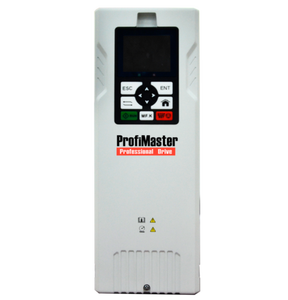

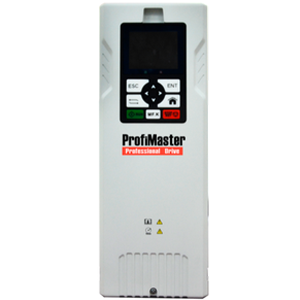

Передовой преобразователь частоты ProfiMaster PM30
Технические характеристики:
● Типоряд мощностей: 5,5…0,75 кВт
● Напряжение: 3ф 380 В
● Выходная частота: 0…600 Гц
● Частота коммутации: 0,7 кГц … 16 кГц
● Время разгона: 0…6000 с
● Количество дискретных входов: 7
● Количество дискретных выходов: 4
● Количество аналоговых входов: 2
● Количество аналоговых выходов: 2
● Панель управления: LCD графическая 4-строчная
● Язык: русский
● Слоты плат расширения: 2
● Степень защиты: IP20 (опционально IP54)
Модель | Мощность кВА | Номинальный входной ток, А* | Номинальный выходной ток, А | Мощность электродвигателя, кВт |
PM30-4T-5.5B | 8.9 | 8 | 9.5 | 5.5 |
PM30-4T-7.5B | 11 | 10.5 | 13 | 7.5 |
PM30-4T-011B | 17 | 14.1 | 17 | 11 |
PM30-4T-015B | 21 | 20.6 | 25 | 15 |
PM30-4T-018B | 24 | 27.7 | 32 | 18.5 |
PM30-4T-022B | 30 | 34.1 | 37 | 22 |
PM30-4T-030B | 40 | 40.5 | 45 | 30 |
PM30-4T-037(B) | 57 | 54.8 | 60 | 37 |
PM30-4T-045(B) | 69 | 67.1 | 75 | 45 |
PM30-4T-055(B) | 85 | 81.4 | 91 | 55 |
PM30-4T-075(B) | 114 | 98.9 | 112 | 75 |

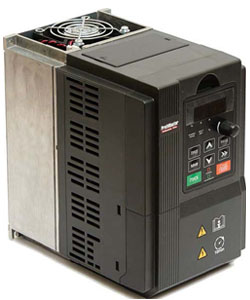

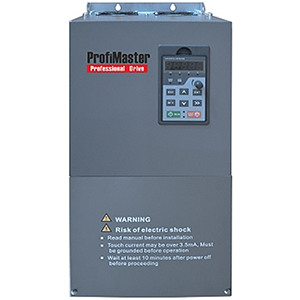

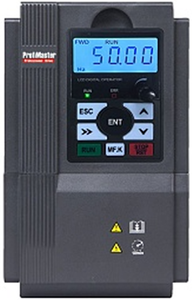

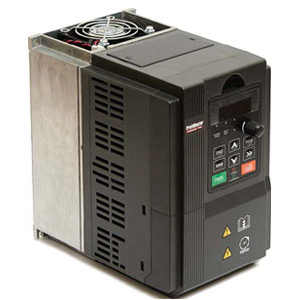

Универсальный преобразователь частоты с векторным управлением ProfiMaster PM-500
Технические характеристики серии PM-500:
U: 380 В
P: 2,2 - 400 кВт
Преимущества серии PM-500:
• Встроенный ПЛК
• Специализированный модуль загрузки, копирования и выгрузки пользовательской конфигурации без подачи питания
• Пользовательское меню до 28 параметров и меню быстрой настройки
• RS485 Modbus RTU
• ПО для конфигурирования с ПК (Windows)
| Номер модели | Мощность электродвигателя тяжелый/ норм. режим кВт | Номинальный входной ток, A | Номинальный выходной ток, A | Габариты, мм | |
Тяжелый режим | Нормальный режим | ||||
| 3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM500A-4T-2.2G/4.0G | 2,2/4,0 | 5,80 | 5,5 | 9,5 | 117*187*175 |
| PM500A-4T-4.0G/5.5PB | 4,0/5,5 | 11,0 | 9,5 | 13 | |
| PM500A-4T-5.5G/7.5PB | 5,5/7,5 | 14,6 | 13 | 17 | |
| PM500A-4T-7.5GB | 7,5 | 20,5 | 17 | 17 | |
| PM500A-4T-7.5G/11PB | 7,5/11 | 20,5 | 17 | 25 | 146*249*177 |
| PM500A-4T-11G/15PB | 11/15 | 26 | 25 | 32 | |
| PM500A-4T-15G/18.5PB | 15/18,5 | 35 | 32 | 37 | 198*300*185 |
| PM500A-4T-18.5G/22PB | 18,5/22 | 38 | 37 | 45 | |
| PM500A-4T-22G/30PB | 22/30 | 46,5 | 45 | 60 | |
| PM500A-4T-30G/37PB | 30/37 | 62 | 60 | 75 | 245*410*200 |
| PM500A-4T-37GB | 37.0 | 76 | 75 | 75 | |
| PM500A-4T-037G/045P(B) | 37/45 | 76 | 75 | 91 | 275*470*215 |
| PM500A-4T-045G/055P(B) | 45/55 | 92 | 91 | 112 | |
| PM500A-4T-055G/075P(B) | 55/75 | 113 | 112 | 150 | |
| PM500A-4T-075G/090P(B) | 75/90 | 157 | 150 | 176 | 310*620*262 |
| PM500A-4T-090G/110P(B) | 90/110 | 180 | 176 | 210 | |
| PM500A-4T-110G/132P | 110/132 | 214 | 210 | 253 | 400*750*300 |
| PM500A-4T-132G/160P | 132/160 | 256 | 253 | 304 | |
| PM500A-4T-160G/185P | 160/200 | 307 | 304 | 350 | |
| PM500A-4T-185G/200P | 185/200 | 326 | 350 | 377 | 500*855*320 |
| PM500A-4T-200G/220P | 200/220 | 385 | 377 | 426 | |
| PM500A-4T-220G/250P | 220/250 | 430 | 426 | 470 | |
| PM500A-4T-250G/280P | 250/280 | 468 | 470 | 520 | 540*925*380 |
| PM500A-4T-280G/315P | 280/315 | 525 | 520 | 600 | |
| PM500A-4T-315G/355P | 315/355 | 580 | 600 | 650 | 620*996*390 |
| PM500A-4T-355G/400P | 355/400 | 624 | 650 | 690 | |

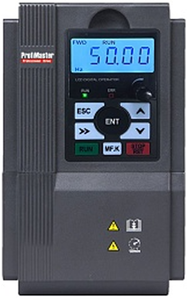

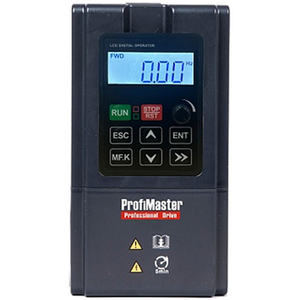

Преобразователи частоты Profimaster серии PM500A
Технические характеристики серии РМ500А:
U: 380В
P: 0,7 - 630 кВт
Преимущества серии РМ500А:
● Управление асинхронными 3-фазными электродвигателями 380В мощностью 0,7…630 кВт.
● Проверенное решение для общепромышленных применений с опытом эксплуатации более 6 лет.
● Диапазон мощностей до 630 кВт.
● Увеличенное количество логических и аналоговых входов и выходов.
● Конструкция, позволяющая подключать ПЧ напрямую к шине постоянного тока.
● Сочетание технических преимуществ младшей серии РМ150А.
● Подходит для управления электродвигателями легких механизмов (малые вентиляторы, насосы, компрессоры).
● Подходит для управления приводами высоко-инерционных агрегатов: конвейеры, дробилки, дутьевые вентиляторы, краны, подъёмники.
Модель | Мощность ПЧ, кВА | Номинальный входной ток, А | Номинальный выходной ток, G режим, А | Номинальный выходной ток, Р режим, А | Мощность Электродвигателя, кВт |
| 3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM500-4T-0.7G/1.5PB | 1,5 | 3.4 | 2.5 | 0.75 | 1 |
| PM500-4T-1.5G/2.2PB | 3 | 5.0 | 4.2 | 1.5 | 2 |
| PM500-4T-2.2GB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-2.2G/4.0PB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-4.0G | 6 | 11 | 9.5 | 3.7, 4,0 | 5 |
| PM500A-4T-0.7G/1.5PB | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM500A-4T-1.5G/2.2PB | 3 | 5,0 | 4,2 | 1,5 | 2 |
| PM500A-4T-2.2GB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 3,7, 4 | 5 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 13 | 5,5 | 7,5 |
| PM500A-4T-7.5GB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 11 | 15 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 15 | 20 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 18,5 | 25 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 22 | 30 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 30 | 40 |
| PM500A-4T-037GB | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045PB | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 45 | 60 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 55 | 70 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 75 | 100 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 90 | 125 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 110 | 150 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 132 | 175 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 160 | 210 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 185 | 250 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 200 | 260 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 220 | 300 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 250 | 330 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 280 | 370 |
| PM500A-4T-315G/355P | 500 | 610 | 600 | 315 | 420 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 355 | 470 |
| PM500A-4T-400G/450P | 565 | 785 | 725 | 400 | 530 |
| PM500A-4T-450G | 623 | 865 | 800 | 450 | 600 |
| PM500-4T-0.7G/1.5PB | 1.5 | 3.4 | 2,5 | 4,2 | 0,75 |
| PM500-4T-1.5G/2.2PB | 3 | 5 | 4,2 | 5,5 | 1,5 |
| PM500-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 9,5 | 2,2 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 12 | 3,75 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 12 | 17 | 5,5 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 25 | 7,5 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 32 | 11 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 37 | 15 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 45 | 18,5 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 60 | 22 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 75 | 30 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 90 | 37 |
| PM500A-4T-037G/045P | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 110 | 45 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 152 | 55 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 176 | 75 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 210 | 90 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 253 | 110 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 300 | 132 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 340 | 160 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 380 | 185 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 420 | 200 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 480 | 220 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 540 | 250 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 600 | 280 |
| PM500A-4T-315G/355P | 445 | 610 | 600 | 680 | 315 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 710 | 355 |
| PM500A-4T-400G/450P | 565 | 690 | 725 | 820 | 400 |
| PM500A-4T-450G/500P | 623 | 765 | 800 | 840 | 450 |
| PM500A-4T-500G/560P | 670 | 835 | 860 | 890 | 500 |
| PM500A-4T-560G/630P | 770 | 960 | 990 | 1025 | 560 |
| PM500A-4T-630G/710P | 855 | 1050 | 1100 | 1150 | 630 |

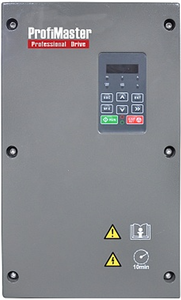

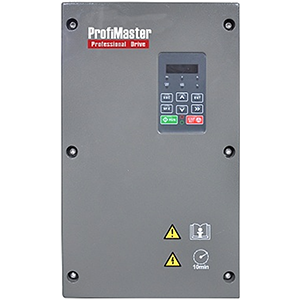

Преобразователи частоты Profimaster серии PM500A IP65
Технические характеристики серии PM500A IP65:
U: 380 В
P: 4,0 - 37 кВт
Преимущества серии PM500A IP65:
● Экономичное потребление энергии.
● Минимум затрат на техобслуживание.
● Постоянный контроль за технологическими процессами.
● Увеличение эксплуатационного ресурса техники.
● Современные интерфейсы управления.
● Специализированные защитные системы.
● Широкий диапазон выходных частот.
● Исполнение в различных вариантах по мощности, параметрам электросети и набору функций.
● Применение в машиностроении, строительстве, пищевом производстве.
● Использование для управления электродвигателями штамповочных прессов, насосов, конвейеров, резательных станков, грузоукладчиков и другого оборудования.
Модель | Мощность ПЧ, кВА | Номинальный входной ток, А | Номинальный выходной ток, G режим, А | Номинальный выходной ток, Р режим, А | Мощность Электродвигателя, кВт |
| 3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM500-4T-0.7G/1.5PB | 1,5 | 3.4 | 2.5 | 0.75 | 1 |
| PM500-4T-1.5G/2.2PB | 3 | 5.0 | 4.2 | 1.5 | 2 |
| PM500-4T-2.2GB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-2.2G/4.0PB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-4.0G | 6 | 11 | 9.5 | 3.7, 4,0 | 5 |
| PM500A-4T-0.7G/1.5PB | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM500A-4T-1.5G/2.2PB | 3 | 5,0 | 4,2 | 1,5 | 2 |
| PM500A-4T-2.2GB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 3,7, 4 | 5 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 13 | 5,5 | 7,5 |
| PM500A-4T-7.5GB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 11 | 15 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 15 | 20 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 18,5 | 25 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 22 | 30 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 30 | 40 |
| PM500A-4T-037GB | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045PB | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 45 | 60 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 55 | 70 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 75 | 100 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 90 | 125 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 110 | 150 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 132 | 175 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 160 | 210 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 185 | 250 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 200 | 260 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 220 | 300 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 250 | 330 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 280 | 370 |
| PM500A-4T-315G/355P | 500 | 610 | 600 | 315 | 420 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 355 | 470 |
| PM500A-4T-400G/450P | 565 | 785 | 725 | 400 | 530 |
| PM500A-4T-450G | 623 | 865 | 800 | 450 | 600 |
| PM500-4T-0.7G/1.5PB | 1.5 | 3.4 | 2,5 | 4,2 | 0,75 |
| PM500-4T-1.5G/2.2PB | 3 | 5 | 4,2 | 5,5 | 1,5 |
| PM500-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 9,5 | 2,2 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 12 | 3,75 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 12 | 17 | 5,5 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 25 | 7,5 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 32 | 11 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 37 | 15 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 45 | 18,5 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 60 | 22 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 75 | 30 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 90 | 37 |
| PM500A-4T-037G/045P | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 110 | 45 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 152 | 55 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 176 | 75 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 210 | 90 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 253 | 110 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 300 | 132 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 340 | 160 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 380 | 185 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 420 | 200 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 480 | 220 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 540 | 250 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 600 | 280 |
| PM500A-4T-315G/355P | 445 | 610 | 600 | 680 | 315 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 710 | 355 |
| PM500A-4T-400G/450P | 565 | 690 | 725 | 820 | 400 |
| PM500A-4T-450G/500P | 623 | 765 | 800 | 840 | 450 |
| PM500A-4T-500G/560P | 670 | 835 | 860 | 890 | 500 |
| PM500A-4T-560G/630P | 770 | 960 | 990 | 1025 | 560 |
| PM500A-4T-630G/710P | 855 | 1050 | 1100 | 1150 | 630 |
Преобразователи частоты Profimaster серии PM500D
Технические характеристики серии PM500D:
U: 380 В
P: 0,75 – 630 кВт
Преимущества серии PM500D:
• Экономичное потребление энергии.
• Минимум затрат на техобслуживание.
• Постоянный контроль за технологическими процессами.
• Увеличение эксплуатационного ресурса техники.
• Современные интерфейсы управления.
• Специализированные защитные системы.
• Широкий диапазон выходных частот.
• Различные варианты исполнения по мощности, параметрам электросети и набору функций.
• Применение в машиностроении, строительстве, пищевом производстве.
• Подходит для управления электродвигателями штамповочных прессов, насосов, конвейеров, резательных станков, грузоукладчиков и другого оборудования.
Модель | Мощность ПЧ, кВА | Номинальный входной ток, А | Номинальный выходной ток, G режим, А | Номинальный выходной ток, Р режим, А | Мощность Электродвигателя, кВт |
| 3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM500-4T-0.7G/1.5PB | 1,5 | 3.4 | 2.5 | 0.75 | 1 |
| PM500-4T-1.5G/2.2PB | 3 | 5.0 | 4.2 | 1.5 | 2 |
| PM500-4T-2.2GB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-2.2G/4.0PB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-4.0G | 6 | 11 | 9.5 | 3.7, 4,0 | 5 |
| PM500A-4T-0.7G/1.5PB | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM500A-4T-1.5G/2.2PB | 3 | 5,0 | 4,2 | 1,5 | 2 |
| PM500A-4T-2.2GB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 3,7, 4 | 5 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 13 | 5,5 | 7,5 |
| PM500A-4T-7.5GB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 11 | 15 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 15 | 20 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 18,5 | 25 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 22 | 30 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 30 | 40 |
| PM500A-4T-037GB | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045PB | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 45 | 60 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 55 | 70 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 75 | 100 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 90 | 125 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 110 | 150 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 132 | 175 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 160 | 210 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 185 | 250 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 200 | 260 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 220 | 300 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 250 | 330 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 280 | 370 |
| PM500A-4T-315G/355P | 500 | 610 | 600 | 315 | 420 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 355 | 470 |
| PM500A-4T-400G/450P | 565 | 785 | 725 | 400 | 530 |
| PM500A-4T-450G | 623 | 865 | 800 | 450 | 600 |
| PM500-4T-0.7G/1.5PB | 1.5 | 3.4 | 2,5 | 4,2 | 0,75 |
| PM500-4T-1.5G/2.2PB | 3 | 5 | 4,2 | 5,5 | 1,5 |
| PM500-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 9,5 | 2,2 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 12 | 3,75 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 12 | 17 | 5,5 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 25 | 7,5 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 32 | 11 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 37 | 15 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 45 | 18,5 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 60 | 22 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 75 | 30 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 90 | 37 |
| PM500A-4T-037G/045P | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 110 | 45 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 152 | 55 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 176 | 75 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 210 | 90 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 253 | 110 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 300 | 132 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 340 | 160 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 380 | 185 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 420 | 200 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 480 | 220 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 540 | 250 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 600 | 280 |
| PM500A-4T-315G/355P | 445 | 610 | 600 | 680 | 315 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 710 | 355 |
| PM500A-4T-400G/450P | 565 | 690 | 725 | 820 | 400 |
| PM500A-4T-450G/500P | 623 | 765 | 800 | 840 | 450 |
| PM500A-4T-500G/560P | 670 | 835 | 860 | 890 | 500 |
| PM500A-4T-560G/630P | 770 | 960 | 990 | 1025 | 560 |
| PM500A-4T-630G/710P | 855 | 1050 | 1100 | 1150 | 630 |
Функциональный преобразователь частоты ProfiMaster PM500E
Технические характеристики серии PM500E:
● Типоряд мощностей: 0,7…630 кВт
● Напряжение: 3ф 380 В
● Выходная частота: 0…600 Гц
● Частота коммутации: 0,7 кГц … 16 кГц
● Время разгона: 0…6000 с
● Количество дискретных входов: до 2,2 кВт: 5 / от 4 кВт: 7
● Количество дискретных выходов: до 2,2 кВт: 3 / от 4 кВт: 4
● Количество аналоговых входов: до 2,2 кВт: 2 / от 4 кВт: 3
● Количество аналоговых выходов: 2
● Панель управления: LED / LCD (1-строчная с подсветкой)
● Язык: английский / русский
● Слоты плат расширения: 1
● Степень защиты: IP20
Модель | Мощность,кВА | Номинальный входной ток, А* | Номинальный входной ток, А | Мощность электродвигателя, кВт |
| 3 фазы,380В, 50/60 гц Диапазон допусков: -15%+30% | ||||
| РМ500Е-4T-0.7G/1.5PB | 1,5 | 3,4 | 2,5 | 0,75 |
РМ500Е-4T-1.5G/2.2PB | 3 | 5,0 | 4,2 | 1,5 |
РМ500Е-4T-2.2GB | 4 | 5,8 | 5,5 | 2,2 |
РМ500Е-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 2,2 |
РМ500Е-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 3,7,4 |
РМ500Е-4T-5.5G/7.5PB | 8,9 | 14,6 | 13 | 5,5 |
РМ500Е-4T-7.5GB | 11 | 20,5 | 17 | 7,5 |
РМ500Е-4T-7.5G/011PB | 11 | 20,5 | 17 | 7,5 |
РМ500Е-4T-011G/015PB | 21 | 35 | 32 | 15 |
РМ500Е-4T-015G/018PB | 24 | 38,5 | 37 | 18,5 |
РМ500Е-4T-018G/022PB | 30 | 46,5 | 45 | 22 |
РМ500Е-4T-022G/030PB | 40 | 62 | 60 | 30 |
РМ500Е-4T-030G/037PB | 57 | 76 | 75 | 37 |
РМ500Е-4T-037GB | 57 | 76 | 75 | 37 |
РМ500Е-4T-037G/045PB | ||||
РМ500Е-4T-045G/055P | 69 | 92 | 91 | 45 |
РМ500Е-4T-045G/055PB | ||||
РМ500Е-4T-055G/075P | 85 | 113 | 112 | 55 |
РМ500Е-4T-055G/075PB | ||||
РМ500Е-4T-075G/090P | 114 | 157 | 150 | 75 |
РМ500Е-4T-075G/090PB | ||||
РМ500Е-4T-090G/110P | 134 | 186 | 176 | 90 |
РМ500Е-4T-090G/110PB | ||||
РМ500Е-4T-110G/132P | 160 | 220 | 210 | 110 |
РМ500Е-4T-132G/160P | 192 | 260 | 253 | 132 |
РМ500Е-4T-160G/185P | 231 | 310 | 304 | 160 |
РМ500Е-4T-185G/200P | 240 | 355 | 350 | 185 |
РМ500Е-4T-200G/220P | 250 | 382 | 377 | 200 |
РМ500Е-4T-220G/250P | 280 | 430 | 426 | 220 |
РМ500Е-4T-250G/280P | 355 | 475 | 470 | 250 |
РМ500Е-4T-280G/315P | 396 | 535 | 520 | 280 |
РМ500Е-4T-315G/355P | 445 | 610 | 600 | 315 |
РМ500Е-4T-355G/400P | 500 | 665 | 650 | 355 |
РМ500Е-4T-400G/450P | 565 | 785 | 725 | 400 |
РМ500Е-4T-450G | 623 | 865 | 800 | 450 |

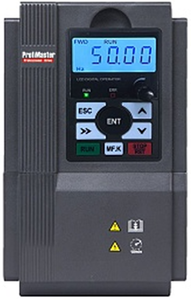

Преобразователи частоты Profimaster PM500S
Технические характеристики серии PM500S:
U: 380 В
P: 0,7 - 630 кВт
Преимущества серии PM500S:
• Управление асинхронными и синхронными (PMSM) 3-фазными электродвигателями 380В мощностью 0,7…630 кВт.
• Сочетание преимуществ модернизированной серии РМ500Е.
• Возможность работы на повышенной выходной частоте до 4000 Гц.
• Наличие слота для энкодерной платы расширения.
• Реализация режима управления с обратной связью.
• Подходит для управления агрегатами с особыми требованиями к частоте вращения ротора и поддержанию момента на всём диапазоне частот.
• Применение для шпинделей станков и высокоскоростных вентиляторов.
Модель | Мощность ПЧ, кВА | Номинальный входной ток, А | Номинальный выходной ток, G режим, А | Номинальный выходной ток, Р режим, А | Мощность Электродвигателя, кВт |
| 3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM500-4T-0.7G/1.5PB | 1,5 | 3.4 | 2.5 | 0.75 | 1 |
| PM500-4T-1.5G/2.2PB | 3 | 5.0 | 4.2 | 1.5 | 2 |
| PM500-4T-2.2GB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-2.2G/4.0PB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-4.0G | 6 | 11 | 9.5 | 3.7, 4,0 | 5 |
| PM500A-4T-0.7G/1.5PB | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM500A-4T-1.5G/2.2PB | 3 | 5,0 | 4,2 | 1,5 | 2 |
| PM500A-4T-2.2GB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 3,7, 4 | 5 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 13 | 5,5 | 7,5 |
| PM500A-4T-7.5GB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 11 | 15 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 15 | 20 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 18,5 | 25 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 22 | 30 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 30 | 40 |
| PM500A-4T-037GB | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045PB | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 45 | 60 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 55 | 70 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 75 | 100 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 90 | 125 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 110 | 150 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 132 | 175 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 160 | 210 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 185 | 250 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 200 | 260 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 220 | 300 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 250 | 330 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 280 | 370 |
| PM500A-4T-315G/355P | 500 | 610 | 600 | 315 | 420 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 355 | 470 |
| PM500A-4T-400G/450P | 565 | 785 | 725 | 400 | 530 |
| PM500A-4T-450G | 623 | 865 | 800 | 450 | 600 |
| PM500-4T-0.7G/1.5PB | 1.5 | 3.4 | 2,5 | 4,2 | 0,75 |
| PM500-4T-1.5G/2.2PB | 3 | 5 | 4,2 | 5,5 | 1,5 |
| PM500-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 9,5 | 2,2 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 12 | 3,75 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 12 | 17 | 5,5 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 25 | 7,5 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 32 | 11 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 37 | 15 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 45 | 18,5 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 60 | 22 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 75 | 30 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 90 | 37 |
| PM500A-4T-037G/045P | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 110 | 45 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 152 | 55 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 176 | 75 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 210 | 90 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 253 | 110 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 300 | 132 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 340 | 160 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 380 | 185 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 420 | 200 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 480 | 220 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 540 | 250 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 600 | 280 |
| PM500A-4T-315G/355P | 445 | 610 | 600 | 680 | 315 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 710 | 355 |
| PM500A-4T-400G/450P | 565 | 690 | 725 | 820 | 400 |
| PM500A-4T-450G/500P | 623 | 765 | 800 | 840 | 450 |
| PM500A-4T-500G/560P | 670 | 835 | 860 | 890 | 500 |
| PM500A-4T-560G/630P | 770 | 960 | 990 | 1025 | 560 |
| PM500A-4T-630G/710P | 855 | 1050 | 1100 | 1150 | 630 |

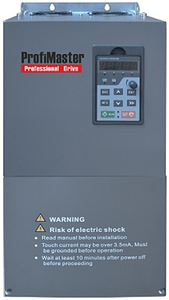

Преобразователи частоты Profimaster PM600
Технические характеристики серии PM600:
U: 380 В
P: 15 - 630 кВт
Преимущества серии PM600:
• Экономичное потребление энергии.
• Минимум затрат на техобслуживание.
• Постоянный контроль за технологическими процессами.
• Увеличение эксплуатационного ресурса техники.
• Современные интерфейсы управления.
• Специализированные защитные системы.
• Широкий диапазон выходных частот.
• Различные варианты исполнения по мощности, параметрам электросети и набору функций.
• Применение в машиностроении, строительстве, пищевом производстве.
• Использование для управления электродвигателями штамповочных прессов, насосов, конвейеров, резательных станков, грузоукладчиков и другого оборудования.
Модель | Мощность ПЧ, кВА | Номинальный входной ток, А | Номинальный выходной ток, G режим, А | Номинальный выходной ток, Р режим, А | Мощность Электродвигателя, кВт |
| 3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM500-4T-0.7G/1.5PB | 1,5 | 3.4 | 2.5 | 0.75 | 1 |
| PM500-4T-1.5G/2.2PB | 3 | 5.0 | 4.2 | 1.5 | 2 |
| PM500-4T-2.2GB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-2.2G/4.0PB | 4 | 5.8 | 5.5 | 2.2 | 3 |
| PM500-4T-4.0G | 6 | 11 | 9.5 | 3.7, 4,0 | 5 |
| PM500A-4T-0.7G/1.5PB | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM500A-4T-1.5G/2.2PB | 3 | 5,0 | 4,2 | 1,5 | 2 |
| PM500A-4T-2.2GB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 2,2 | 3 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 3,7, 4 | 5 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 13 | 5,5 | 7,5 |
| PM500A-4T-7.5GB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 7,5 | 10 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 11 | 15 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 15 | 20 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 18,5 | 25 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 22 | 30 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 30 | 40 |
| PM500A-4T-037GB | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 37 | 50 |
| PM500A-4T-037G/045PB | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 45 | 60 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 55 | 70 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 75 | 100 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 90 | 125 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 110 | 150 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 132 | 175 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 160 | 210 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 185 | 250 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 200 | 260 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 220 | 300 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 250 | 330 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 280 | 370 |
| PM500A-4T-315G/355P | 500 | 610 | 600 | 315 | 420 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 355 | 470 |
| PM500A-4T-400G/450P | 565 | 785 | 725 | 400 | 530 |
| PM500A-4T-450G | 623 | 865 | 800 | 450 | 600 |
| PM500-4T-0.7G/1.5PB | 1.5 | 3.4 | 2,5 | 4,2 | 0,75 |
| PM500-4T-1.5G/2.2PB | 3 | 5 | 4,2 | 5,5 | 1,5 |
| PM500-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 9,5 | 2,2 |
| PM500A-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 12 | 3,75 |
| PM500A-4T-5.5G/7.5PB | 8,9 | 14,6 | 12 | 17 | 5,5 |
| PM500A-4T-7.5G/011PB | 11 | 20,5 | 17 | 25 | 7,5 |
| PM500A-4T-011G/015PB | 17 | 26 | 25 | 32 | 11 |
| PM500A-4T-015G/018PB | 21 | 35 | 32 | 37 | 15 |
| PM500A-4T-018G/022PB | 24 | 38,5 | 37 | 45 | 18,5 |
| PM500A-4T-022G/030PB | 30 | 46,5 | 45 | 60 | 22 |
| PM500A-4T-030G/037PB | 40 | 62 | 60 | 75 | 30 |
| PM500A-4T-037G/045P | 57 | 76 | 75 | 90 | 37 |
| PM500A-4T-037G/045P | |||||
| PM500A-4T-045G/055P | 69 | 92 | 91 | 110 | 45 |
| PM500A-4T-045G/055PB | |||||
| PM500A-4T-055G/075P | 85 | 113 | 112 | 152 | 55 |
| PM500A-4T-055G/075PB | |||||
| PM500A-4T-075G/090P | 114 | 157 | 150 | 176 | 75 |
| PM500A-4T-075G/090PB | |||||
| PM500A-4T-090G/110P | 134 | 186 | 176 | 210 | 90 |
| PM500A-4T-090G/110PB | |||||
| PM500A-4T-110G/132P | 160 | 220 | 210 | 253 | 110 |
| PM500A-4T-132G/160P | 192 | 260 | 253 | 300 | 132 |
| PM500A-4T-160G/185P | 231 | 310 | 304 | 340 | 160 |
| PM500A-4T-185G/200P | 240 | 355 | 350 | 380 | 185 |
| PM500A-4T-200G/220P | 250 | 382 | 377 | 420 | 200 |
| PM500A-4T-220G/250P | 280 | 430 | 426 | 480 | 220 |
| PM500A-4T-250G/280P | 355 | 475 | 470 | 540 | 250 |
| PM500A-4T-280G/315P | 396 | 535 | 520 | 600 | 280 |
| PM500A-4T-315G/355P | 445 | 610 | 600 | 680 | 315 |
| PM500A-4T-355G/400P | 500 | 665 | 650 | 710 | 355 |
| PM500A-4T-400G/450P | 565 | 690 | 725 | 820 | 400 |
| PM500A-4T-450G/500P | 623 | 765 | 800 | 840 | 450 |
| PM500A-4T-500G/560P | 670 | 835 | 860 | 890 | 500 |
| PM500A-4T-560G/630P | 770 | 960 | 990 | 1025 | 560 |
| PM500A-4T-630G/710P | 855 | 1050 | 1100 | 1150 | 630 |
Каталоги, инструкции, техническая документация ПЧ и УПП ProfiMaster
